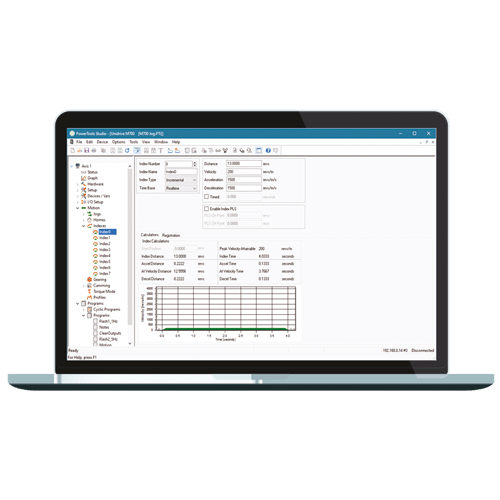

PowerTools Studio
- Grafičko podešavanje i programiranje
- Digitax HD i Unidrive M
Intuitivno puštanje u rad i razvoj aplikacija za upravljanje kretanjem
KARAKTERISTIKE
PowerTools Studio je softver za podešavanje i puštanje u rad koji je prilagođen početnicima i iskusnim korisnicima. Digitax HD i odgovarajući Unidrive M sistemi mogu se programirati preko Modbus RTU serijske veze ili ugrađenog Ethernet priključka, u zavisnosti od modela.
Radni tok koristi unos u označena polja, izbor iz padajućih lista, pokazivanje i klik, kao i prevlačenje parametara i I/O funkcija. Stablo projekta omogućava neposredan pristup parametrima uređaja i delovima aplikacije.
- Jednostavno podešavanje hardvera i motora
- Grafičko dodeljivanje ulaza i izlaza
- Konfiguracija kretanja bez pisanja nepotrebnog koda
- Programiranje korisničke logike kada je potrebno
- Pregled parametara kroz organizovano stablo projekta

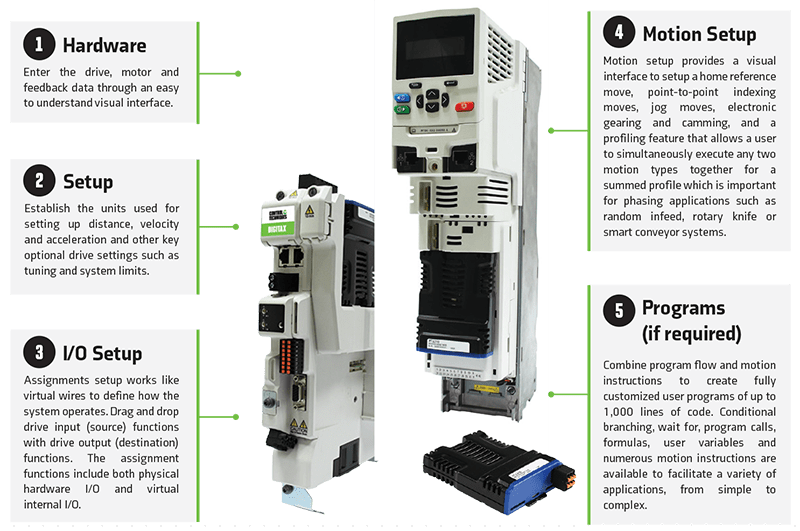

Zvanični radni tok organizuje projekat u pet koraka:
1. Hardver
Unose se podaci o regulatoru, motoru i uređaju za povratnu spregu kroz pregledan vizuelni interfejs.
2. Osnovno podešavanje
Definišu se jedinice za rastojanje, brzinu i ubrzanje, kao i opcioni parametri regulatora, uključujući podešavanje i sistemska ograničenja.
3. Podešavanje I/O funkcija
Vizuelne veze prikazuju rad sistema. Funkcije ulaza regulatora prevlače se do odgovarajućih izvora, a funkcije izlaza do odredišta. Dodela obuhvata fizičke priključke i virtuelne interne I/O signale.
4. Podešavanje kretanja
Vizuelno se pripremaju referenciranje, indeksni point-to-point pokreti, ručno pomeranje, elektronsko zupčanje i bregovi. Alat za profile povezuje tipove kretanja u profil, uključujući primene poput faznog sečenja nožem ili pametnih transportera.
5. Programi, kada su potrebni
Tok programa i komande kretanja kombinuju se u korisničke programe do 1.000 linija. Dostupni su uslovno grananje, čekanje, pozivi programa, formule, korisničke promenljive i brojne instrukcije kretanja.
Instalacioni paket je dostupan preko zvaničnog Control Techniques sistema za preuzimanje. Sistem može zahtevati registraciju ili prijavu pre preuzimanja.
