SYSTEMIZ: JEDINSTVENA SVE-U-JEDNOM APLIKACIJA!
| KARAKTERISTIKA | VREDNOST |
|---|
| Biblioteka proizvoda | - Odmah pristupite svoj tehničkoj dokumentaciji (brošure, uputstva, sertifikati itd.)
- Pronađite najbližeg kontakta u samo nekoliko klikova
- Podelite dokumentaciju ili sačuvajte URL za kasniju upotrebu
|
| Podaci o motoru | - Identifikujte motor putem QR koda na natpisnoj pločici
- Odaberite konfiguraciju motora (sprezanje) i prikažite podatke potrebne za brzo podešavanje regulatora
- Štampajte, podelite ili sačuvajte sve svoje podatke
|
| Powerdrive MD Smart interfejs | - Podesite interaktivno i intuitivno pomoću čarobnjaka za pokretanje
- Automatski učitajte parametre motora (električne karakteristike i opcije) skeniranjem QR koda
- Potpuno konfiguišite operaterski interfejs
- Koristite prednosti inovativnih alata za dijagnostiku
|
| Dostupnost aplikacije | Aplikacija Systemiz dostupna je na svim iOS, Android ili Windows PC platformama, ili na novom 7″ HMI ekranu instaliranom na prednjoj ploči regulatora. |
| Dyneo+ | Sinhroni motori ultra-visoke energetske efikasnosti projektovani za promenljivu brzinu |
SYSTEMIZ — DETALJNE KARAKTERISTIKE
| KARAKTERISTIKA | VREDNOST |
|---|
| Čarobnjak za pokretanje | - Intuitivno i interaktivno podešavanje zasnovano na upitniku povezanom s aplikacijom
- Jasna organizacija menija i navigacija pogodna za korisnike koji nisu stručnjaci za frekventne regulatore
|
| Pojednostavljena asocijacija motor-regulator | - Električni podaci i opcije motora automatski se popunjavaju QR kodom
- Kada QR kod nije dostupan, čarobnjak za podešavanje prilagođen svakoj tehnologiji
|
| Generisanje pametnih alarma | - Obaveštenje o odstupanju u radu
- Podešavanje alarma ili isključivanja koji mogu kombinovati do 5 simultanih uslova
|
| Potpuno konfigurabilan operaterski interfejs | - Potpuna fleksibilnost u izboru podešavanja za prikaz: broj, veličina ili format
- Kreiranje nekoliko interfejsa koji se mogu izabrati sa padajuće liste
|
| Inovativni dijagnostički alati | - Vremenski označeno snimanje poslednjih 100 događaja (UKLJ/ISKLJ, alarmi, isključivanja)
- Za svako od poslednjih 10 isključivanja, indikacija uzroka najverovatnijeg kvara i grafikon glavnih radnih parametara zabeleženih pre isključivanja
|
INOVATIVNI PAKETI PROMENLJIVE BRZINE ZA SMANJENJE RAČUNA ZA ENERGIJU
| KARAKTERISTIKA | VREDNOST |
|---|
| Smanjenje troškova energije: izazov za industriju | Potreba za energijom neprestano raste i sada je postala svetska briga. U industriji sada predstavlja otprilike 30% ukupno korišćene energije u svetu, uglavnom u aplikacijama vezanim za procese koji obično uključuju pumpe, ventilatore, kompresore i drobilice. |
| Primena promenljive brzine | Trenutno se ove aplikacije uglavnom rade pri fiksnoj brzini. Prelaz na promenljivu brzinu je dokazano rešenje koje smanjuje troškove električne energije za čak 50%. |
MNOGO VIŠE OD UŠTEDE ENERGIJE – PRIMENA PROMENLJIVE BRZINE U PROCESNIM APLIKACIJAMA
| PRIMENA | KLJUČNE PREDNOSTI |
|---|
| Pumpanje (distribucija, navodnjavanje, desalinizacija, prečišćavanje) | - Ušteda na troškovima održavanja uklanjanjem ventila za regulaciju protoka
- Potpuna kontrola ubrzanja i usporavanja sprečavanjem hidrauličnog udara
- Detekcija curenja, pucanja cevi ili gubitka pritiska
- Automatski ciklus čišćenja pri začepljenju pumpe
|
| Prečišćavanje otpadnih voda (mešanje, aeracija, centrifugacija) | - Bolja oksigenacija u aeracionim bazenima
- Prilagođavanje instalacije promenljivom opterećenju
- Ograničavanje habanja pre svega mehaničkih aeratora
- Bolja kontrola odvodnjavanja mulja
|
| Rashladna tehnika (industrijska, rekreativna) | - Precizna kontrola temperature nezavisno od spoljnih uslova
- Značajno smanjenje buke pri radu sa parcijalnim opterećenjem
- Smanjenje habanja kliznih ventila
- Smanjenje broja sekvenci pokretanja/zaustavljanja
|
| Ventilacija (industrijska, tuneli, parkinzi) | - Smanjenje troškova održavanja žaluzina za regulaciju protoka
- Detekcija prekida transmisionih kaiševa
- Precizno podešavanje brzine prema temperaturi, vlažnosti i zagađenju
- Kontrola raslojavanja dima u tunelima i parkinzima tokom požara
|
| Drobljenje (hrana za kućne ljubimce, drvo, kamenolomi) | - Kontrolisano i brže usporavanje
- Bolji kvalitet drobljenja
- Mogućnost visokog startnog momenta pri zameni motora sa kliznim prstenovima
- Sinhronizacija brzine periferne opreme za optimizaciju kompletnog procesa
|

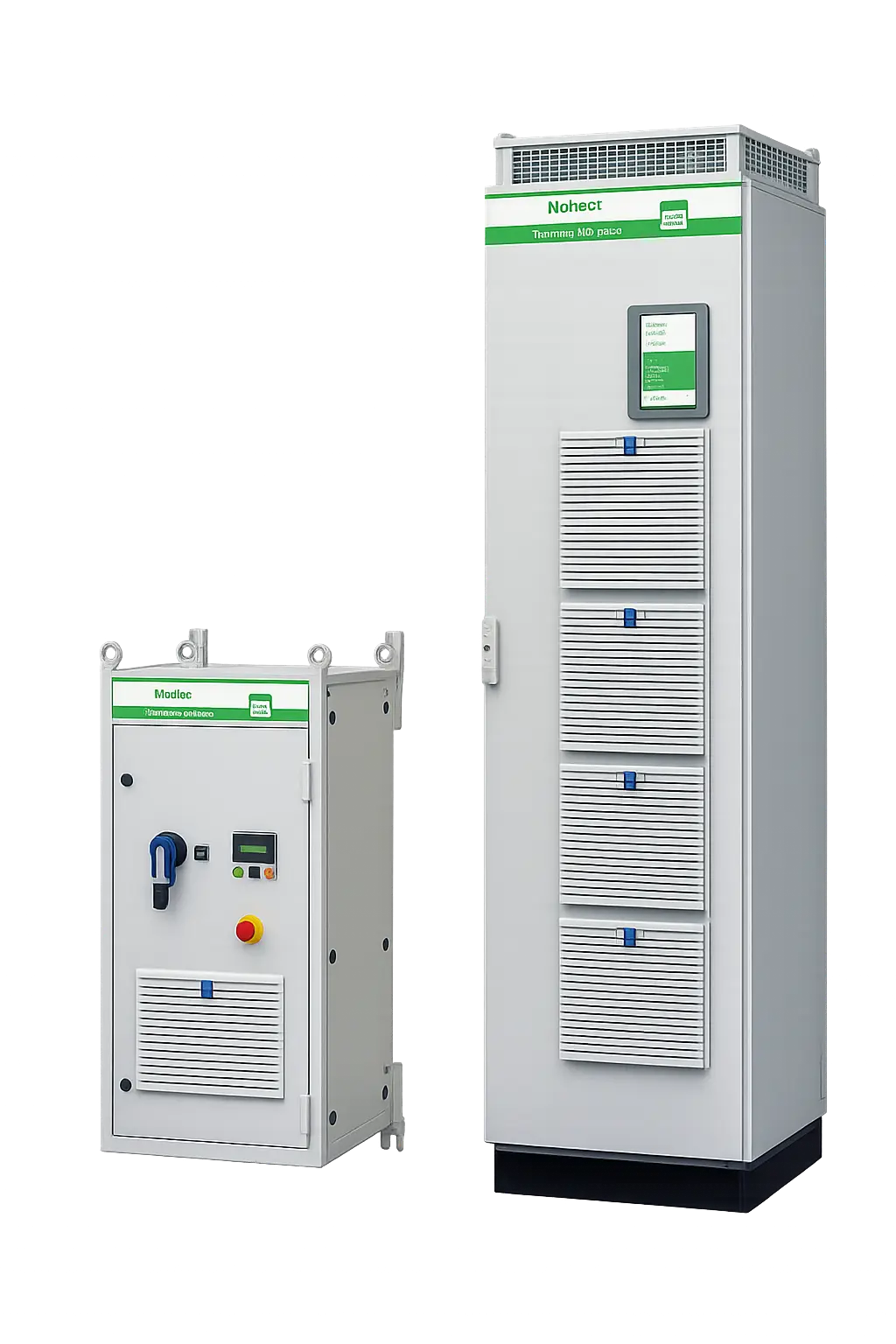

POWERDRIVE MD SMART: SVE-UKLJUČUJUĆE REŠENJE SPREMNO ZA UPOTREBU!
Zahvaljujući bogatom iskustvu stečenom u bliskim partnerstvima sa krajnjim korisnicima i OEM proizvođačima, Nidec Leroy-Somer nudi Powerdrive MD Smart, u skladu sa očekivanjima glavnih igrača u segmentu procesnog tržišta:
| KARAKTERISTIKA | VREDNOST |
|---|
| Spreman za upotrebu | Sve što je potrebno je montirano, ožičeno i testirano |
| Kompaktan i robustan | Jednostavna i fleksibilna integracija u elektro prostoriji kao i u mašinskom okruženju |
| Zaštićen | Izuzetna zaštita od električnih smetnji |
| Jednostavan | Puštanje u rad i upravljanje bez posebnih stručnih znanja |
| Servisabilan | Visok nivo pouzdanosti, preventivne dijagnostike i modularnosti za minimalne zastoje |
KOMPLETAN SISTEM — PROJEKTOVAN, OŽIČEN I TESTIRAN
Powerdrive MD Smart je konfigurisan tako da pruža kompletan sistem koji uključuje svu opremu potrebnu za zaštitu, upravljanje, povezivanje i pokretanje aplikacije uz potpunu bezbednost.
| KARAKTERISTIKA | VREDNOST |
|---|
| Linijski prekidač sa prednjom ručicom sa bravom | Opcija montirana i ožičena, omogućava odvajanje motora od napajanja radi bezbednog održavanja. |
| Ulazi za sigurno isključenje momenta (STO) | Nema potrebe za kontaktorom između regulatora i motora zahvaljujući sertifikovanim STO ulazima. Usklađeno sa IEC/EN 62061:2005 i EN/ISO 13849-1:2006, korišćenjem isključivanja jednog kanala (SIL1 ili PLb) ili isključivanja dva kanala (SIL3 ili PLe). |
| Taster za hitno zaustavljanje | Smešten na prednjoj ploči regulatora, taster za hitno zaustavljanje je ožičen na STO ulaz. |
| Mrežna prigušnica | Ugrađena standardno. Pruža dodatnu zaštitu od mrežnih smetnji i smanjuje nivo harmonijskog izobličenja za 25% u poređenju sa dizajnom koji koristi DC prigušnicu. |
| PLC funkcionalni blokovi | - Automatska sekvenca čišćenja pumpe pri detekciji začepljenja
- Alarm dostignutog maksimalnog broja obrtaja za pokretanje motora sa fiksnom brzinom
- Pokretanje hitne akcije pri detekciji prekida transmisije motora
- Odlaganje jednog događaja od drugog
- Generisanje alarma kada se dostigne definisano vreme rada radi planiranja održavanja
- Deljenje opterećenja između više mašina na visokim temperaturama radi sprečavanja neočekivanih isključivanja
|
| Brzi osigurači | Ugrađeni kao standard. Pružaju dodatnu zaštitu od kratkog spoja komplementarnu internim zaštitama regulatora. |
| Automatski ventilatori | Opcija ožičena i podešena. Omogućava isključivanje ventilatora regulatora radi uštede energije, smanjenja nivoa buke i ograničavanja habanja. |
POWERDRIVE MD SMART: KOMPLETNO REŠENJE U KOMPAKTNIM DIMENZIJAMA
| KARAKTERISTIKA | VREDNOST |
|---|
| Do 315 kW | Powerdrive MD Smart, sve-uključujući, dostupan je u verziji za montažu na zid. |
| Fleksibilnost montaže | - Direktna montaža na zid u mašinskom okruženju
- Montaža na šasiju u elektro prostoriji
- Mogućnost postavljanja na pod na bazi od nerđajućeg čelika visine 400 mm — omogućava blisko postavljanje uz motor u vlažnom okruženju bez potrebe za kanalom u podu
|
| Iznad 315 kW | Powerdrive MD Smart dostupan je u slobodnostojećem ormanu ograničene širine 600 mm za 500 kW, odnosno 1200 mm za 1000 kW. |
KONSTRUKCIJA, TERMIČKO PONAŠANJE I INSTALACIJA
| KARAKTERISTIKA | VREDNOST |
|---|
| Bez kompromisa u pogledu pristupačnosti | Powerdrive MD Smart je projektovan sa fokusom na uvođenje više velikih kablova i njihovo vođenje unutra uz jednostavne priključke. Kada je regulator ožičen, sve komponente ostaju lako dostupne. |
| IP21 dizajn za čiste sredine ili IP54 za teške uslove | - Detekcija začepljenja filtera internim praćenjem i analizom temperature (programabilno)
- Štampane ploče sa zaštitnim premazom i tropikalizovana mrežna prigušnica i transformatori
- Bakarne sabirnice za napajanje kalajisane površine
- Termički obrađena epoksidna boja
- Opcioni termostatski grejač za vlažne sredine ili sezonsku upotrebu
|
| Izvanredno termičko ponašanje | - Rad na ambijentalnoj temperaturi 50°C trajno uz prilagođeno dimenzionisanje
- Rad na 70°C tokom 1 sata u izuzetnim okolnostima (npr. odvođenje dima u javnim zgradama) — SERTIFIKOVANO
|
| Instalacija blizu motora: smanjenje EMC emisija uz najniže troškove | - Značajno smanjenje troškova oklopljenih kablova
- Niže EMC emisije, struje curenja i struje ležajeva
- Ograničavanje pada napona na motoru
|
VISOK NIVO POUZDANOSTI I SERVISABILNOSTI
Za procesne aplikacije, prednosti promenljive brzine su veće što je snaga viša, generišući značajne uštede energije. Radi garantovanja traženog nivoa raspoloživosti, Powerdrive MD Smart nudi izvanredne inovativne karakteristike usmerene na minimizaciju potencijalnih zastoja.
| KARAKTERISTIKA | VREDNOST |
|---|
| Ugrađeni data logger | Opcioni modul, ugrađen na Powerdrive MD Smart, može beležiti do 10 parametara sa minimalnim vremenom uzorkovanja od 20 ms na SD kartici. SD kartica od 4 GB isporučena sa opcionim modulom omogućava snimanje tokom 2 nedelje (10 parametara pri 20 ms vremenu uzorkovanja). Podaci su vremenski označeni i beleženi u .csv datoteku koja se može preuzeti putem PC-ja. |
| Lak pristup radi lakšeg održavanja | Powerdrive MD Smart je rezultat kombinacije standardnih malih i lakih komponenti (ispravljački modul, inverterski moduli, elektronske štampane ploče, prinudna ventilacija itd.) pri čemu su sve dostupne i zamenljive korišćenjem osnovnog alata (najteža komponenta < 15 kg). Ovaj izvanredan modularni dizajn čini Powerdrive MD Smart izuzetno jednostavnim i brzim za ponovno pokretanje. |
| Smanjene zalihe rezervnih delova | Kao rezultat modularnog dizajna, čitav opseg Powerdrive MD Smart zahteva samo mali broj pojedinačnih rezervnih delova. Na primer, od 160 kW do 2 800 kW:- 1 jedinstvena upravljačka ploča
- 2 dela za prinudnu ventilaciju
- 4 dela za ispravljački modul
- 7 delova za inverterske module
|
PAKETI MOTOR I REGULATOR
Bez obzira da li se radi o usklađivanju s novim propisima o efikasnosti ili korišćenju energetski najefikasnijeg rešenja, Nidec Leroy-Somer nudi kompletne pakete optimizovane i testirane za zajednički rad, pružajući najviši nivo performansi.
| PAKET | OPIS |
|---|
| IMfinity® — Indukcioni motori visoke ili premium efikasnosti | Dostupni u IE3 i IE4. Projektovani za fiksnu ili promenljivu brzinu. Performanse svih paketa motor-regulator potpuno testirane na različitim nivoima rada. |
| Dyneo+ — IE5 bezsenzorski motor sa reluktancijom i permanentnim magnetima | Petnaest godina iskustva u sinhronom upravljanju. SynRPM rešenja za potpuno i bezbedno upravljanje pumpama, kompresorima, ventilatorima, aeratorima, centrifugama i ventilatorima u bezsenzorskom modu. Efikasnost IE5 u širokom opsegu brzina. |
| Garancija globalnog proizvođača | Savršena kombinacija paketa motor i regulator od jednog proizvođača — jedan kontakt za podršku. |
